Diagrammes de paquetages
Visualiser, spécifier, construire et documenter de grands systèmes implique la manipulation d’un grand nombre de classes, interfaces, composantes, noeuds, diagrammes et autres éléments.
Il est donc utile de regrouper les éléments communs en paquetages afin de pouvoir les comprendre et les manipuler plus facilement.
Représentation
Un simple paquetage est représenté ainsi:
Il y a deux façons de représenter le contenu des paquetages:
| À l’intérieur du paquetage | À l’aide d’un connecteur d’imbrication |
|---|---|
 |  |
Relations
| Imbrication (Nesting) |  | Indique que le paquetage A contient l’élément B (qui est généralement une classe). |
| Import |  | Indique que le paquetage A importe les éléments du paquetage B. Donc, A aura accès au contenu de B. Cette relation est transitive, donc si A «import» B, alors tout paquetage qui importe A aura aussi accès aux éléments de B. |
| Access |  | Indique que le paquetage A importe les éléments du paquetage B avec une visibilité privée. Ainsi, cette relation n’est pas transitive; si A «access» B, alors un paquetage qui importe A n’aura pas accès aux éléments de B. |
Importer et accéder aux paquetages
Note: La notion d’éléments publics et privés est détaillée dans la section suivante
Il est possible d’importer des éléments (classes) d’un paquetage à l’autre. Pour ce faire, il faut qu’un paquetage <<import>> un autre paquetage, ce qui lui permettra d’accéder aux classes de ce dernier. Par exemple:
Dans ce cas-ci, les Utilisateurs pourront accéder aux classes présentes dans le paquetage Reunions. Tous les éléments publics importés peuvent être accédés indirectement, c’est-à-dire par d’autres paquetages qui importeraient Utilisateursdans l’exemple ci-haut.
Il est possible d’importer des éléments de manière privée avec l’annotation <<access>>, c’est-à-dire qu’ils ne seront accessibles que par le paquetage qui les importe directement. Par exemple:
Visibilité des éléments
Les éléments d’un paquetage peuvent être publics ou privés.
Visibilité publique (+): indique que cet élément est utilisable en dehors du paquetage. Dans l’exemple, le paquetage Utilisateurs peut accéder à la classe Réunion du paquetage Réunions.
Visibilité privée (-): indique que seulement les autres éléments du même paquetage peuvent utiliser l’élément privé. Dans l’exemple, le paquetage Utilisateurs n’a pas accées à l’élément Participants du paquetage Réunions.
Les sections suivantes ne font pas partie de la norme UML, mais illustrent des exemples de leur utilisation dans la représentation d’architectures logicielles.
Architecture Multiniveaux
Une architecture classique pour la conception d’applications comprenant une interface usager et des services techniques, dont un système de sauvegarde des données, est l’architecture multiniveaux. Voici un sommaire des couches généralement retrouvées dans ce type d’architecture:
- Présentation : représente les composantes de l’interface utilisateur.
- Logique d’application : représente les objets clés et les services de l’application. Elle est souvent décomposée en couches plus minces organisées autour de classes. Par exemple, les classes Services d’une application peuvent être sub-divisés ainsi (voir la section Exemples ci-bas pour un diagramme d’architecture multiniveaux complet):
- Haut niveau: génération de réunions, envoi des invitations, algorithmes de calcul
- Bas niveau: gestion de fichiers, communication avec des tiers partis.
- Services techniques : représente, entre autres, les systèmes où sont stockées les données utilisées par l’application (base de données, logging des métadonnées), les tiers partis avec lesquels communiquent l’application et le moteur de régles.
Visibilité entre les paquetages
- Accès aux paquetages de présentation: Aucun autre paquetage n’a un accès direct aux entités de la couche de présentation.
- Accès aux paquetages de la logique d’application: Les paquetages de la présentation et certains autres paquetages de la logique d’application peuvent accéder aux paquetages de cette couche.
- Accès aux paquetages du système de sauvegarde: Les paquetages de la logique d’application peuvent accéder aux éléments de la persistance. À noter que les paquetages de la présentation n’accèdent généralement jamais directement au système de sauvegarde.
Architecture MVC
Le principe de l’architecture MVC est de séparer les classes de la Présentation des autres paquetages du système. Normalement, les éléments de la Présentation sont uniques à l’application alors que les classes de la logique d’application pourraient être réutilisées dans d’autres projets.
- Modèle (M): Gère l’état et les comportements logiques du modèle.
- Vue (V): Visualisation du modèle et capture des évènements externe (eg. venant des utilisateurs), ne contient aucun donnée ou fonctionnalité.
- Contrôleur (C): Synchronise le Modèle aux changements venant de la Vue. Il ne contient aucune donnée.
Visibilité entre les paquetages
- La Vue déclenche des évènements et les envoie au Contrôleur.
- La seule responsabilité du Contrôleur est de rediriger les évènements venant de la Vue aux objets dans le Modèle pour le mettre à jour.
- Le Modèle Met à jour indirectement la Vue par un patron de conception (aucune interaction directe).
La section Exemples ci-bas comporte un diagramme de paquetage représentant l’architecture MVC d’une application.
Exemples

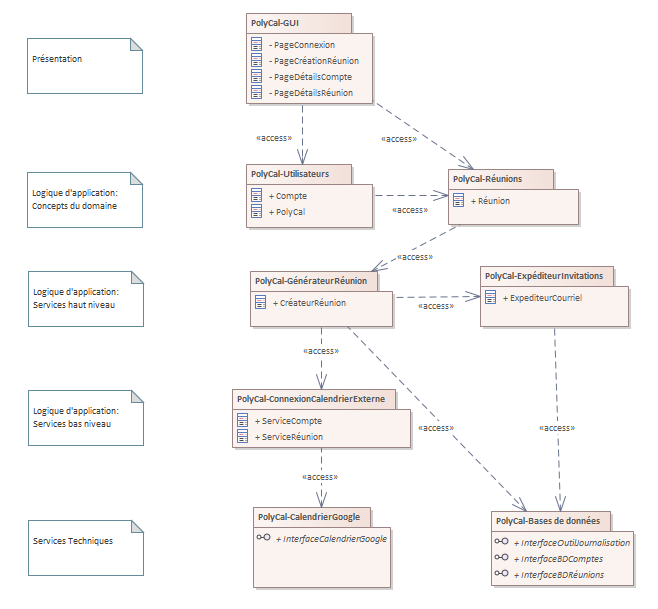

Voici un exemple complet d’un diagramme de paquetages utilisant l’architecture multiniveaux et basé sur le cas d’étude PolyCal.

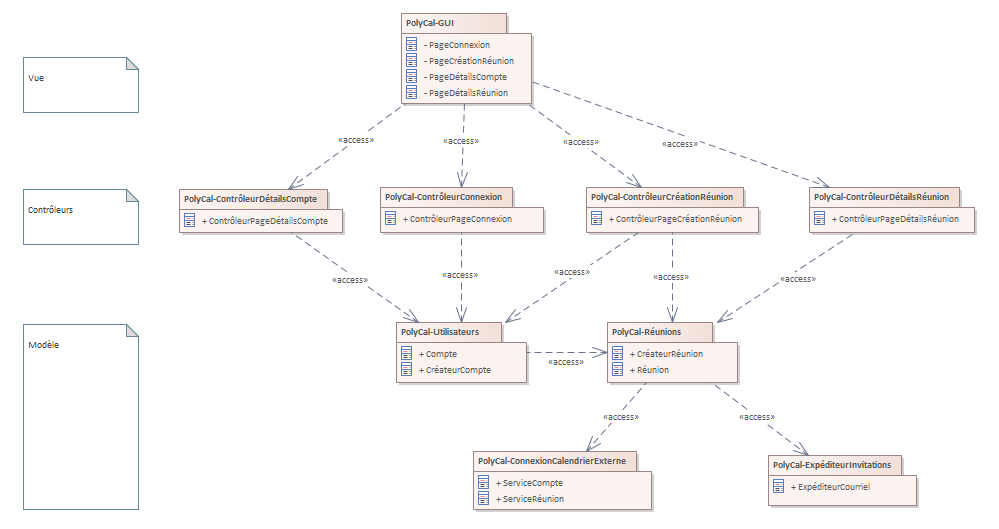

Voici un exemple complet d’un diagramme de paquetages utilisant l’architecture MVC et basé sur le cas d’étude PolyCal.
