Diagramme de contexte
Le diagramme de cas de contexte présentent les cas d’utilisation principaux d’un système sans aller dans les détails.
- Ceci permet de voir rapidement les principales fonctions d’un système.
- Plus particulièrement, le diagramme de contexte définit:
- Les limites du système modélisé.
- Les principaux acteurs du modèle.
- Les cas d’utilisation principaux.
Cas principaux
Comment savoir si un cas d’utilisation fait partie des cas principaux ?
On considère importants les cas d’utilisation qui:
- Ont un impact important sur l’architecture du système, par exemple parce qu’ils introduisent beaucoup de concepts ou classes, ou exigent de la persistance.
- Contiennent beaucoup d’information sur la conception sans nécessairement nécessiter beaucoup d’effort.
- Contiennent des fonctions risquées, complexes ou urgentes.
- Impliquent des efforts importants de recherche ou l’utilisation de nouvelles technologies.
- Représentent l’activité commerciale principale.
- Impliquent directement des revenus supplémentaires ou des réductions de coûts.
Dans un diagramme de contexte, chaque cas est représenté par un oval contenant son nom et son numéro. Le nom commence par un verbe.
Frontières du système
Les cas d’utilisation capturent par définition les fonctionnalités d’un sujet spécifique. Toute fonctionnalité qui n’est pas implémentée par ce sujet est considérée comme étant en dehors des limites du système et doit être représentée sous forme d’acteur. Ceci permet de déterminer clairement la portée et les responsabilités associées.
Les frontières du système sont représentées par un rectangle avec le nom du système en haut.
Acteurs
Un acteur est une entité externe au système qui interagit avec celui-ci selon son rôle particulier.
Par exemple, dans un contexte simple, un acteur peut être représenté comme suit:
Il peut y avoir plusieurs acteurs pour un même cas d’utilisation. C’est le cas du CU 3 du diagramme de contexte ci-dessous.
Exemple

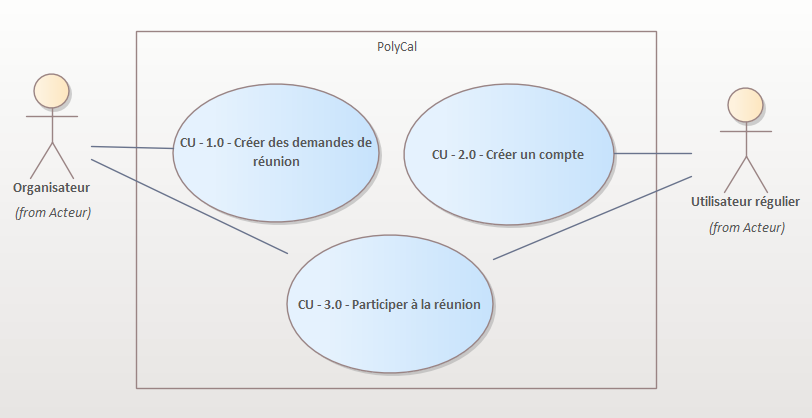

Voici un exemple d’un diagramme de contexte basé sur le cas d’étude PolyCal.
